Болты срезные | Высокопрочные крепежные элементы для стальных конструкций | Серия TS-700 от Ханьдань Ланьбяо | Применяются в мостах, строительных металлоконструкциях и ветроэнергетических башнях Высокопрочные срезные болты серии TS-700 от Ханьдань Ланьбяо – это ключевые соединител...

Отправить заявку

Описание

маркер

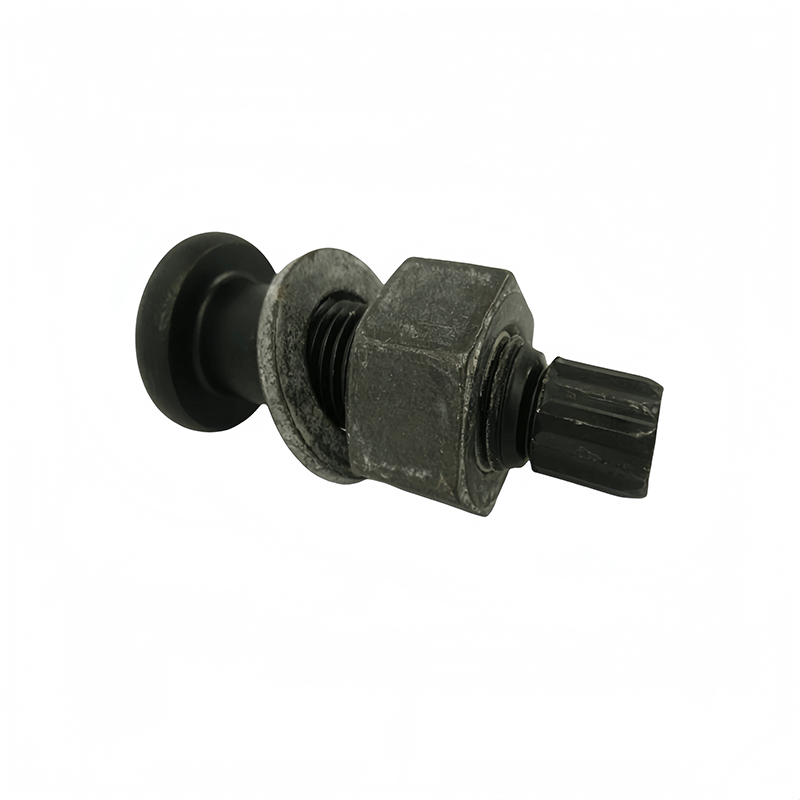

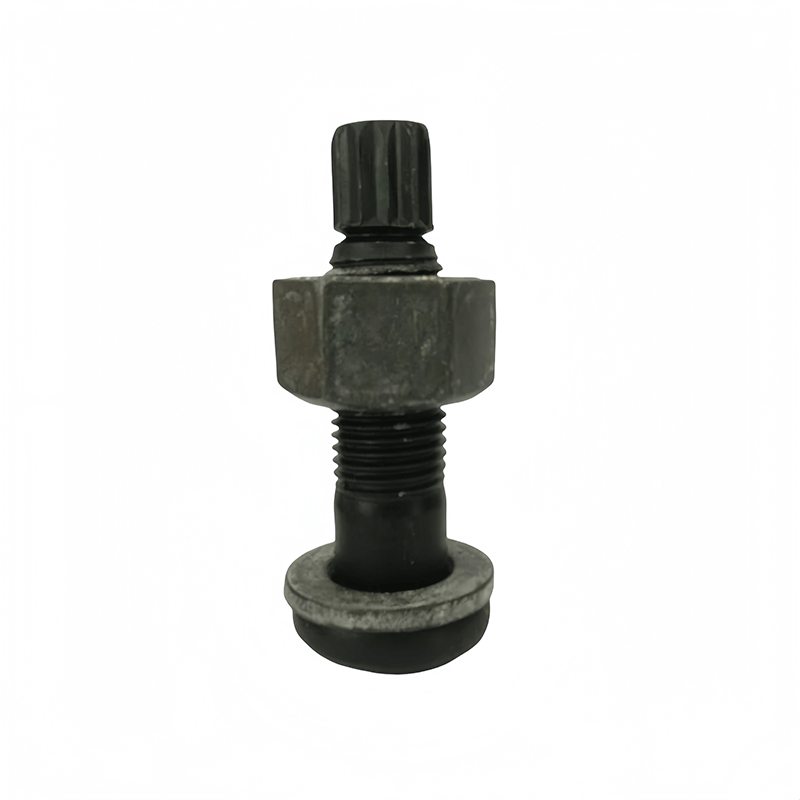

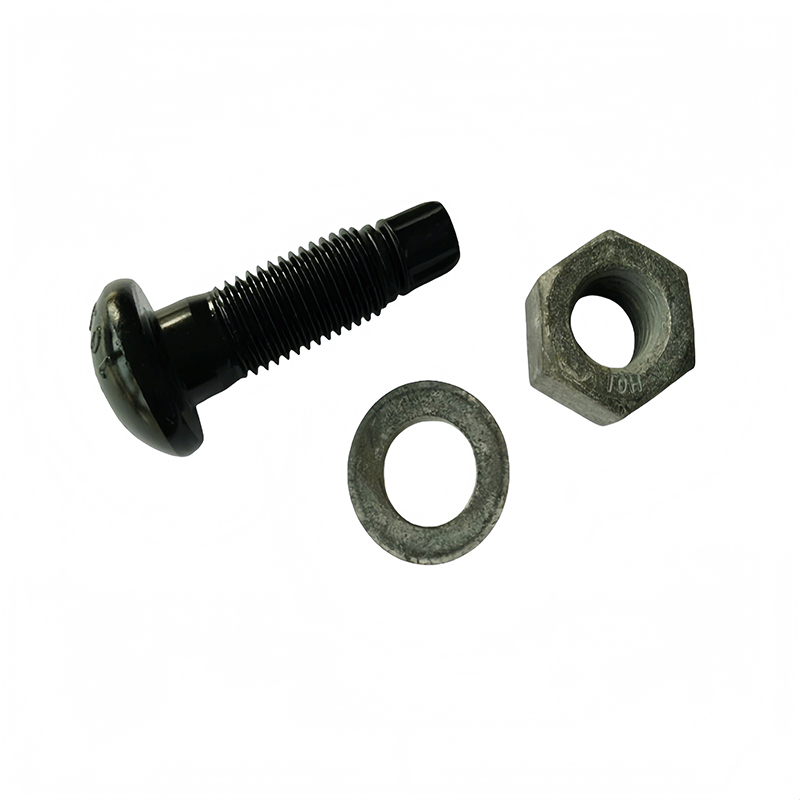

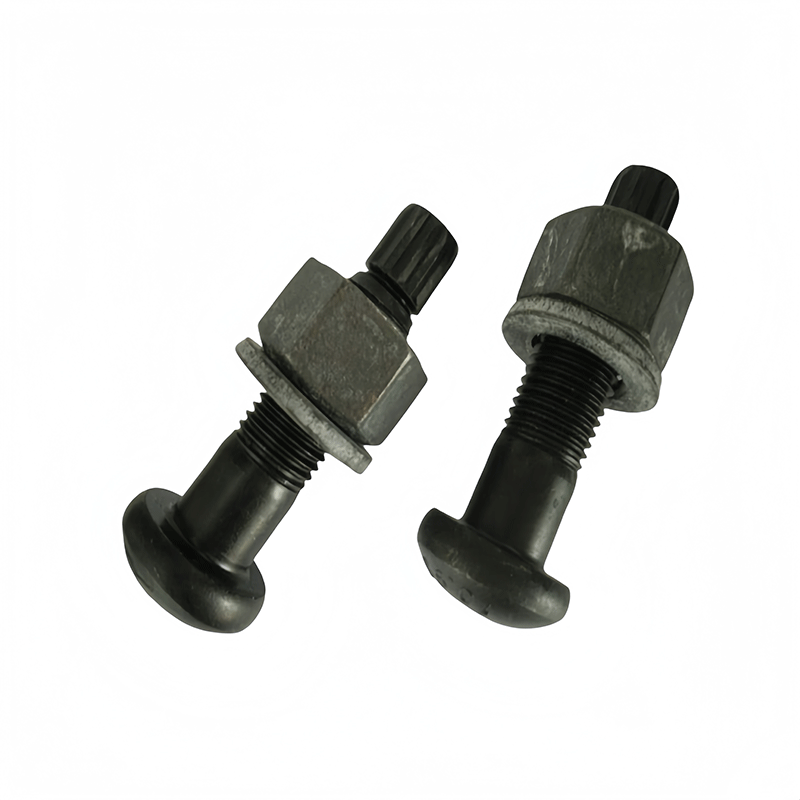

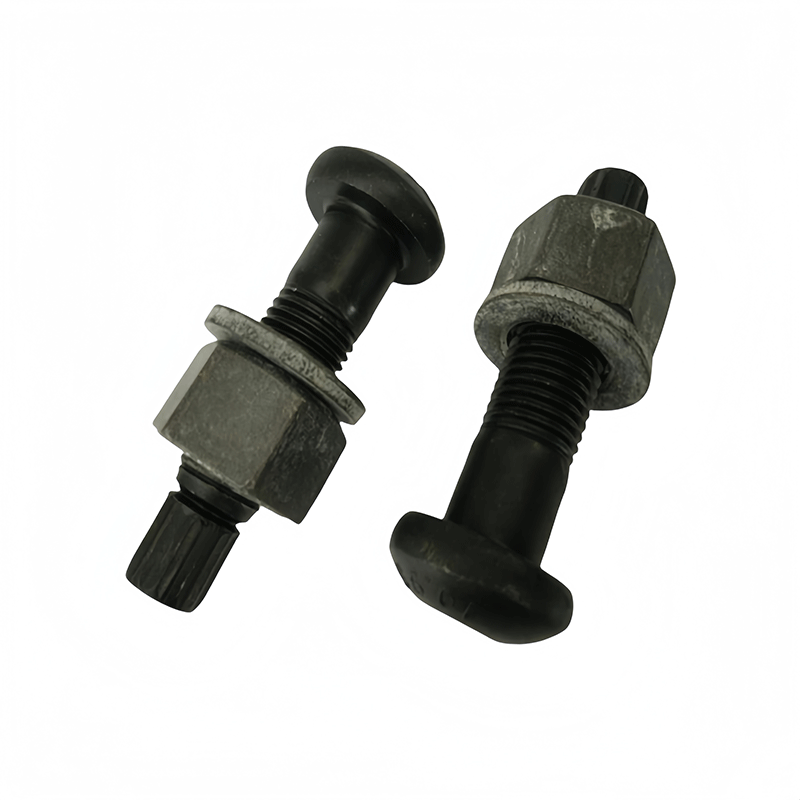

Высокопрочные срезные болты серии TS-700 от Ханьдань Ланьбяо — это ключевые соединительные элементы, разработанные специально для стальных конструкций, обеспечивающие устойчивость к сдвигу и вибрациям. Изготовленные из легированной стали с технологией контролируемого среза, они гарантируют точное и управляемое усилие затяжки. Благодаря термической обработке и фосфатированию поверхности, болты обладают исключительной прочностью на растяжение (≥1000 МПа) и высокой коррозионной стойкостью. Они широко применяются в ответственных узлах, таких как: Стыковка мостовых пролетов, Соединения колонн и балок в строительных металлоконструкциях, Фланцевые соединения ветроэнергетических башен. Уникальная конструкция срезной канавки позволяет при монтаже с помощью специального электрического гайковерта достигать заданного крутящего момента, обеспечивая двойной контроль — как осевого усилия болта, так и силы трения на стыке. Это делает серию TS-700 безопасным, эффективным и стандартизированным решением для крупных инженерных проектов.

Параметры и характеристики

Материал: Легированная сталь 20MnTiB (класс 10.9) / 35VB (сверхвысокопрочная, класс 12.9)

Обработка поверхности: Фосфатирование (коэффициент трения 0.12-0.15), Dacromet (атмосферостойкое покрытие)

Типоразмеры: M16-M36 (длина 40-300 мм, соответствует стандарту GB/T 3632)

Диапазон предварительной затяжки: M20≥155 кН, M30≥335 кН (в комплекте с шестигранными гайками)

Коэффициент сопротивления сдвигу: ≥0.45 (стальные пластины с пескоструйной обработкой, соответствует стандарту GB 50205)

Твердость: HRC 33-39 (класс 10.9), HRC 39-44 (класс 12.9)

Сертификация: ISO 898-1, ASTM A325/A490

Особенности и применение

Точный контроль осевого усилия: Конструкция с отрывной канавкой обеспечивает автоматический срыв хвостовика при монтаже, гарантируя 100% соответствие требуемому усилию затяжки.

Антисейсмичность и защита от ослабления: Высокий коэффициент трения в сочетании с стопорными шайбами повышает виброустойчивость на 50%, идеально для сейсмоопасных зон.

Эффективность монтажа: Возможность затяжки электроинструментом за один проход (≤15 секунд на болт), снижение трудозатрат.

Долговечная защита: Фосфатный слой + масляная герметизация, устойчивость к солевому туману ≥800 часов, подходит для экстремальных условий.

Области применения

Мостостроение: Стыковка стальных коробчатых балок, узлы опор, анкерные системы висячих мостов.

Металлоконструкции зданий: Каркасы высотных зданий, фермы стадионов, болтовые соединения в промышленных сооружениях.

Альтернативная энергетика: Фланцевые соединения ветрогенераторов, основания солнечных панелей, конструкции АЭС.

Тяжелое машиностроение: Крепление рельсов портовых кранов, высокопрочные соединения горнодобывающего оборудования.

Материалы и модификации

Стандартная версия: Легированная сталь класса 10.9 + фосфатирование (для обычных металлоконструкций).

Сверхпрочная версия: Легированная сталь класса 12.9 + покрытие Dacromet (для ветроэнергетики и атомных объектов с высокими нагрузками).

Технология производства

Холодная высадка: Формовка головки и резьбы на многопозиционных станках с ЧПУ с точностью по стандарту DIN 6914.

Термообработка: Закалка в печи с сетчатой лентой + отпуск, отклонение твердости ≤2 HRC.

Поверхностная обработка: Автоматическая линия фосфатирования, толщина слоя 8-12 мкм, стабильный коэффициент трения.

Контроль качества

Полный цикл проверок: 100% тестирование твердости, магнитопорошковая дефектоскопия (выявление трещин), выборочная калибровка усилия затяжки.

Система сертификации: Сертификация лаборатории CNAS, прилагается отчет третьей стороны о коэффициенте сопротивления сдвигу.

Инструкция по монтажу и эксплуатации

1.Подготовка основания: Пескоструйная очистка поверхностей до степени Sa2.5 для обеспечения требуемого коэффициента трения.

2.Предварительная затяжка: Затяжка обычным ключом до плотного прилегания поверхностей.

3.Окончательная затяжка: Использование специального электроинструмента для срезных болтов до отделения направляющей канавки.

4.Приемочный контроль: Визуальная проверка состояния канавки, выборочный (5%) замер осевого усилия динамометром.

5.Антикоррозионное обслуживание: Нанесение защитной смазки на открытую резьбу, регулярный осмотр состояния соединений.

Рекламный слоган

«Точный момент, надежный срез — серия TS-700 от Ханьдань Ланьбяо, мощь стали для ваших конструкций!»

(Примечание: Монтаж должен выполняться сертифицированным персоналом. Запрещается повторное использование срезанных болтов. Требуется строгое соблюдение «Норм приемки качества строительных металлоконструкций».)
