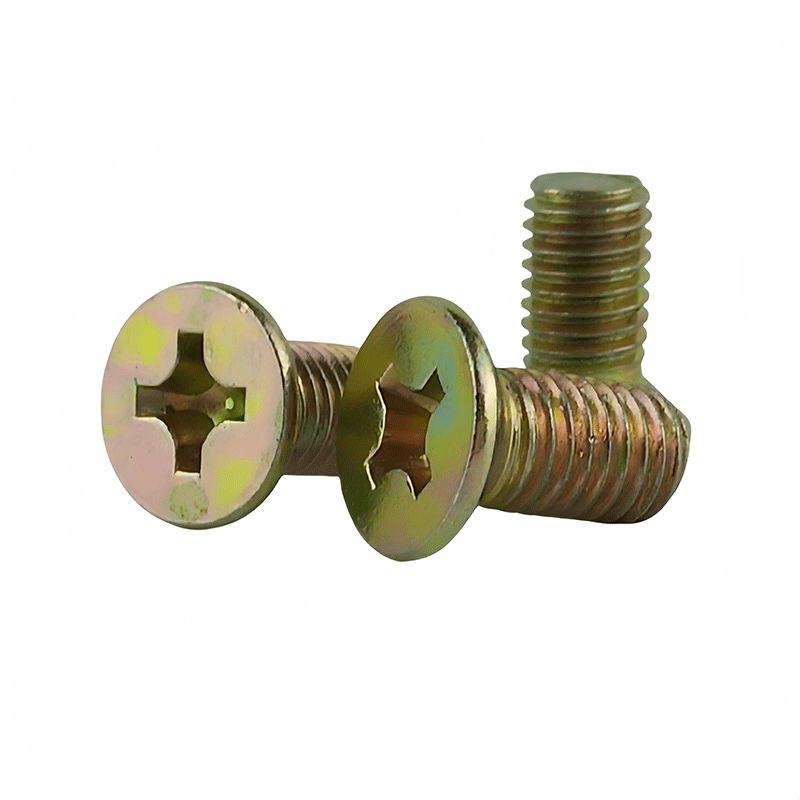

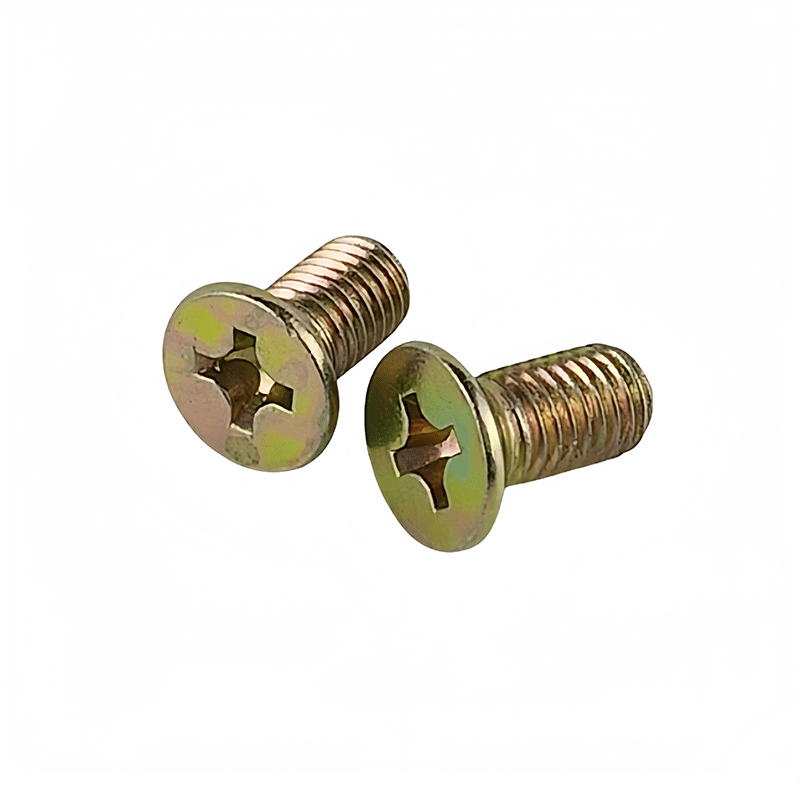

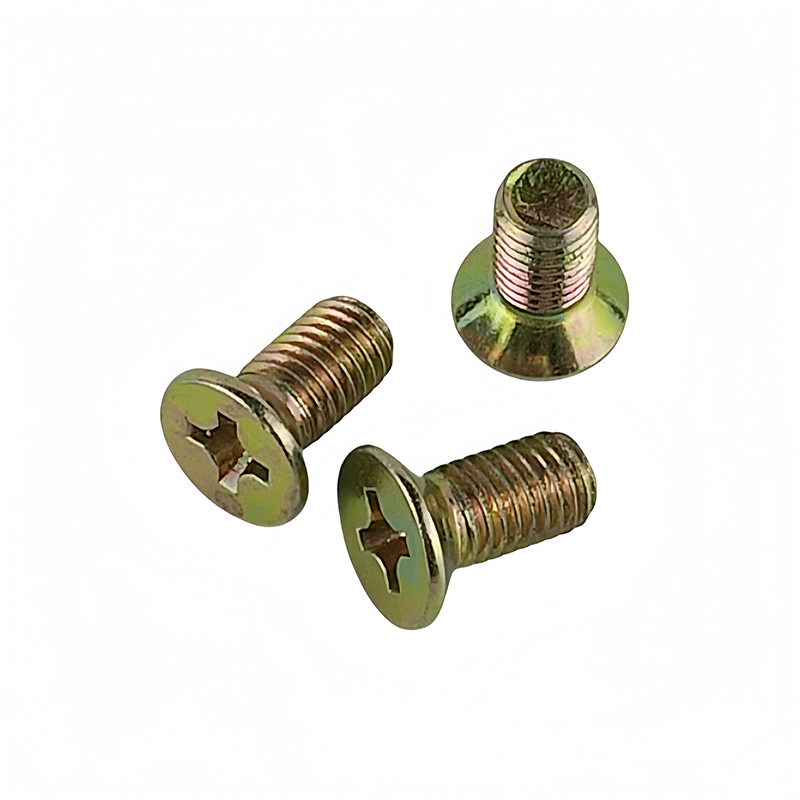

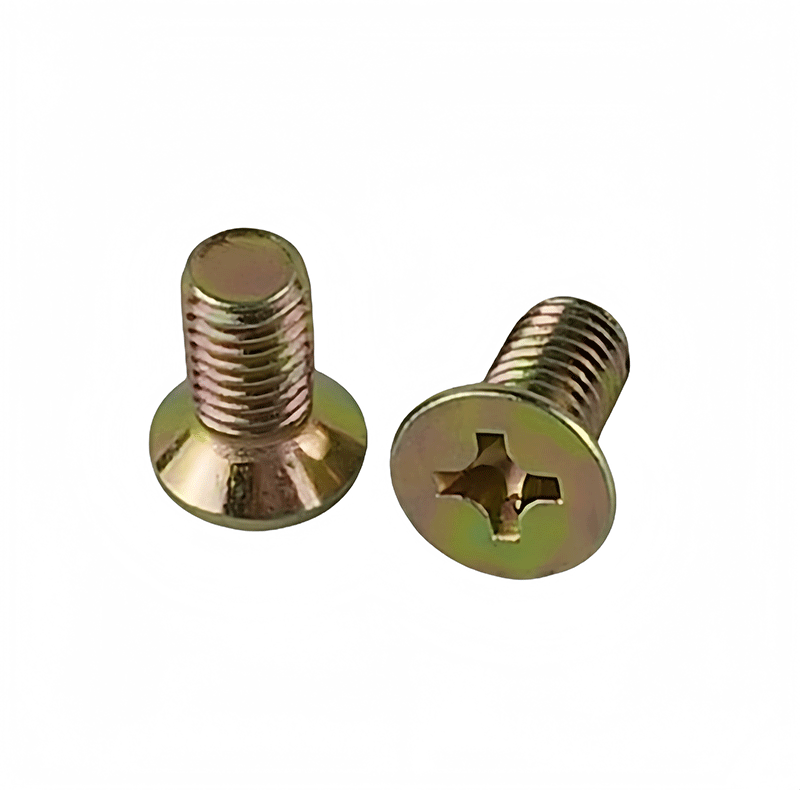

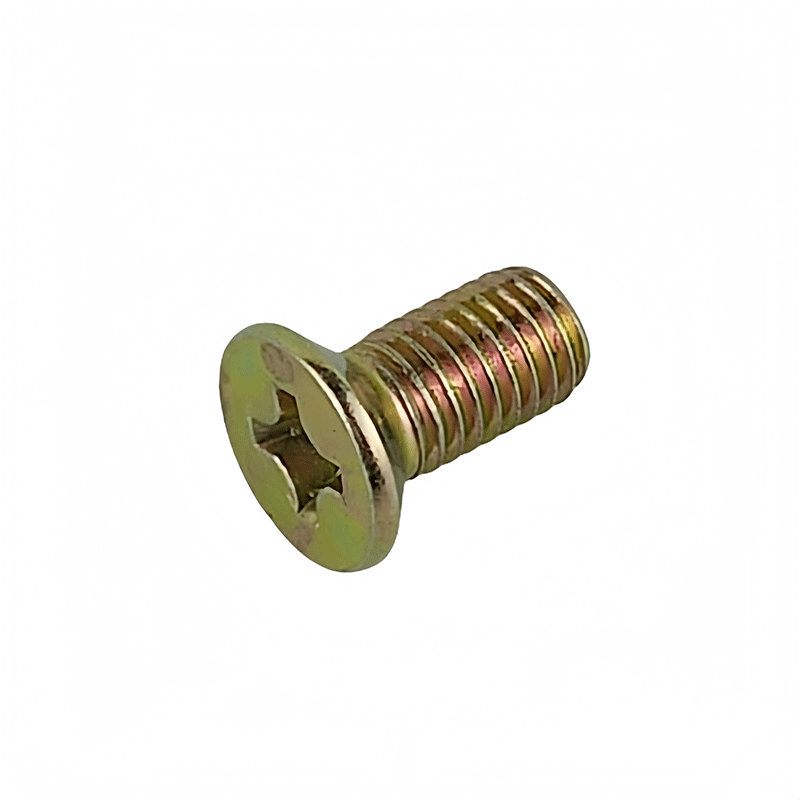

Винты с потайной головкой и крестообразным шлицем | Прецизионные антискользящие крепежные элементы | Серия PH-300 от Ханьдань Ланьбяо | Для плоских соединений в электронике, мебельной сборке и машиностроении Винты с потайной головкой и крестообразным шлицем серии PH-300 от Ханьдань Лань...

Отправить заявку

Описание

маркер

Винты с потайной головкой и крестообразным шлицем серии PH-300 от Ханьдань Ланьбяо представляют собой высокоточные крепежные элементы, специально разработанные для плоских и скрытых монтажных решений. Изготовленные из высококачественной углеродистой стали или нержавеющей стали с антискользящим крестообразным шлицем (Phillips), они обеспечивают эффективное закручивание и долговременную стабильность крепления. Головка винта располагается заподлицо с поверхностью детали, исключая возможность царапин от выступающих элементов, что делает их идеальными для применения в корпусах электронных устройств, сборке мебели, приборных панелях и легком промышленном оборудовании. Благодаря технологии прецизионной холодной высадки и нанесению защитных покрытий, продукция сочетает в себе коррозионную стойкость, износоустойчивость и эстетичный внешний вид, полностью совместима со стандартными крестообразными отвертками и предоставляет надежное и удобное решение для точного монтажа.

Технические параметры

Материал:

Стандартная версия: Углеродистая сталь (класс 4.8/8.8, цинкование/никелирование)

Покрытие: Цинкование (солевой тест ≥240 часов), Никелирование (износостойкость и защита от коррозии)

Типоразмеры: Метрическая система (M2-M8), Дюймовая система (#4-#14), Длина (5-50 мм)

Тип шлица: PH1-PH3 (совместимость со стандартными крестообразными отвертками)

Диаметр головки: Соответствует стандарту ISO 7045, допуск ≤±0,1 мм

Твердость: Класс 4.8 (HV 220-300), Класс 8.8 (HV 250-355)

Особенности и назначение

Плоская скрытая установка: Потайная головка идеально выравнивается с поверхностью, сохраняя целостность внешнего вида и предотвращая царапины.

Антискользящий крестообразный шлиц: Оптимизированная глубина и угол паза снижают риск проскальзывания инструмента.

Универсальность: Подходит для крепления от микроэлектроники до мебельных панелей.

Коррозионная стойкость: Плотное равномерное покрытие для влажных и уличных условий.

Области применения

Электроника: Крепление корпусов смартфонов/ПК, монтаж плат, сборка умных устройств.

Мебельный монтаж: Петли шкафов, декоративные панели, скрытый крепеж светильников.

Оборудование: Крепление крышек приборов, панелей щитов, легких конвейерных рам.

Автокомпоненты: Монтаж элементов салона, фиксация автомобильной электроники.

Материалы и модификации

Эконом: Оцинкованная углеродистая сталь (базовая защита, массовое применение).

Премиум: Нержавеющая сталь 316 с пассивацией (медицина, пищевая промышленность).

Усиленная: Углеродистая сталь 8.8 класса с никелированием (вибрационные и нагруженные узлы).

Технология производства

Холодная высадка: Прецизионная формовка головки и стержня на многопозиционных станках с ЧПУ, точность резьбы по ISO 4g/6g.

Штамповка шлица: Высокоскоростная прецизионная штамповка крестообразного паза с отклонением глубины ≤0.05 мм.

Нанесение покрытия: Автоматизированная гальваническая линия с толщиной покрытия ≥5 мкм (цинкование), соответствует ASTM B633.

Контроль качества

100% проверка: Контроль резьбы калибрами, оптический отбор по размерам головки.

Сертификация: Соответствует ISO 9001, RoHS, GB/T 818 (крестообразные винты).

Испытания: Выборочные тесты на крутящий момент (напр.: M4 - разрушающий момент ≥2.5 Н·м).

Инструкция по монтажу

Подбор инструмента: Используйте крестовую отвертку соответствующего размера (PH1/PH2/PH3) во избежание повреждения шлица.

Предварительное сверление: Для твердых материалов (металл, твердая древесина) обязательно сверлите направляющие отверстия, чтобы предотвратить поломку винта или растрескивание материала.

Прямое приложение усилия: Держите отвертку строго перпендикулярно оси винта, равномерно вкручивая до полного погружения головки заподлицо с поверхностью.

Контроль момента затяжки: Для точного электрооборудования рекомендуется использовать динамометрическую отвертку, чтобы избежать срыва резьбы (см. таблицу рекомендуемых моментов затяжки).

Рекламный слоган

«Невидимый крепеж, надежная фиксация — винты PH-300 от Ланьбяо для безупречных соединений!»

Примечание: Во избежание деформации шлица не используйте изношенные отвертки. Для тяжелонагруженных соединений рекомендуется применять резьбовой фиксатор для повышения антивибрационных характеристик.
